WJF-2多功能水位雨量数据采集仪

        WJF-2型系列水位雨量数据采集仪是南平水文水资源勘测分局组织有关技术人员于2000年开发研制成功的具有水文数据固态存储、远程数据传输、自动化报汛（可生成水位雨量等标准报文）等功能的水文仪器,该仪器具有三种数据远程传输方式：GPRS传输、GSM短信传输、PSTN有线传输。该仪器采用大规模集成电路，将先进的微电子技术、传感技术、微电脑集于一体，形成一技术先进、功能齐全、低功耗、大容量、实用性强的仪器。据《水利部查新检索报告书》认定：在国内查到的有关文献中尚未见到这样低功耗、大容量固态存储的水位雨量数据采集仪。该仪器采用现代先进通信技术GPRS、GSM短信，具有免建中继站、信道可靠、维护方便、投资少效益高的优点，是水文遥测系统的理想产品。PSTN有线单信道传输型性价比高，作为非报汛站固态存储仪，可远程采集和管理，极为便利该仪器2002年2月通过福建省中心检验所的检定，2002年8月通过水利部水文仪器质量检验测试中心的全面检测，2002年4月获国家知识产权局颁发的实用新型技术专利证书（证书号：第534775号），2003年7月通过了国家技术监督局水文仪器及岩土工程仪器产品企业生产条件审查小组的审查，2004年2月取得了国家质量监督检验检疫总局颁发的全国工业产品产品生产许可证（证书号：XK34-232-20003）。该成果获福建省2002年度科技进步三等奖，水利厅科技一等奖。

★ 仪器功能

1、固态存储：水位、雨量数据固态存储，容量达4M（存储一年以上数据）。

2、三信道：GPRS、GMS短信、有线三信道。且信道自动切换。

2、定量发报：按照水文拍报标准自动发报

3、定时发报：根据需要设定每15分钟-24小时自动发报一次。

4、生成报文：按照国家防汛指挥系统建设要求，自动生成标准水文报文。

5、远程招测：中心站可以在任意时间，通过计算机远程招测各站采集仪中的水位、雨量数据。

6、人工置数：可进行流量（雨量等）数据的人工置数并传送到中心站。

7、远程管理：中心站可对站点采集仪进行远程系统参数修改。

8、RS-232串口现场采集数据与修改系统参数。

9、自带液晶显示屏，可显示实时水位值、当天/前一天雨量值、时钟等。

10、中心站计算机数据处理功能

a 采用WINDOWS操作平台，界面友善，操作方便。

b 配备有线、GSM、GPRS专用收发MODEM。

c 可方便快捷查询每个站点逐时水位/雨量数据及相关图表，可进行水位、雨量数据统计和整编。

d 采用标准数据库软件，可根据要求与用户已有数据库挂接。



★ 仪器特点、优点

1、三种数据远程传输方式。该仪器具有三种数据远程传输方式：GPRS传输、GSM短信传输、有线传输。可设定其中一种为主信道，另两种为备用信道。

2、大容量。采用大容量固态存储技术，选用能反复擦写10万次以上、数据在断电情况下能够保存数十年的4M位FLASH存储器，如果雨量、水位同时按每小时采集12次计算，可存储一年以上数据。

3、机箱结构特殊，防水防潮性能良好。机箱采用1.5mm厚进口铁板成型，表面喷塑处理，具有坚固、耐腐蚀、抗干扰的优点。加上高性能防水条，起到良好的防水防潮作用，保证仪器在恶劣环境下继续工作。

4、功能齐全。不仅具有水位雨量数据自动采集、存储功能，而且具有远程参数配置功能，含自报、报文自动生成、招测、远程管理（参数配置），除管理水位雨量数据外，还可反馈蓄电池状态信息。

5、高度集成化。利用大规模集成电路，将先进的微电子技术、传感技术、微电脑集于一体。内置有线MODEM和GPRS通信模块，在目前国内使用的同类仪器中，体积最小（外形尺寸180×100×64mm）。

6、实用性强。由于该仪器具有上述特点和优点，对防汛减灾有重大的意义。仪器的使用除可保证水文数据和水情报汛的可靠性、准确性外，还可大量节省观测报汛人员的人力，具有显著的社会效益和较大的经济效益，因而具有普遍推广应用价值。

★      WJF－2水文数据采集仪推广应用情况

WJF-2型系列水位雨量数据采集仪自2000年开发研制成功后，已在福建全省水文、水利、防汛、电力、水土保持等部门十几个单位170多个站点安装使用。按照省水利厅“320”工程建设要求，全省320个报汛站全部安装WJF-2型系列水位雨量数据采集仪，实现全省自动化报汛目标。由于该仪器集水文数据采集、存储、传输、自动化报汛等功能于一体，采用有线、短信、GPRS三种途径传输数据，性能稳定可靠，功能齐全，确保了采集资料和水情报汛的可靠性、准确性、时效性，节省了水文资料观测校核、水情报汛的人力，深受基层测站同志的欢迎。该仪器的安装使用大大提高了水文测报的自动化水平，对防洪减灾、水文资料整编、水文数据库建立有很大价值。

WJF-2型水位雨量数据采集仪用户一览表



序号	单 位 名 称	序号	单 位 名 称
1	福建省南平水文水资源勘测分局	10	厦门市水利局水土办
2	福建省三明水文水资源勘测分局	11	福建省长汀县水土办
3	福建省宁德水文水资源勘测分局	12	福建省顺昌县防汛办
4	福建省漳州水文水资源勘测分局	13	福建省建瓯市防汛办
5	福建省龙岩水文水资源勘测分局	14	福建省浦城县防汛办
6	福建省泉州水文水资源勘测分局	15	福建省福清市东张水库
7	福建省福州水文水资源勘测分局	16	福建省水口水电厂
8	福建省莆田水文水资源勘测分局	17	珠委科研所
9	福建省厦门水文水资源勘测分局	18	重庆市万州区洪水预警系统（在建）

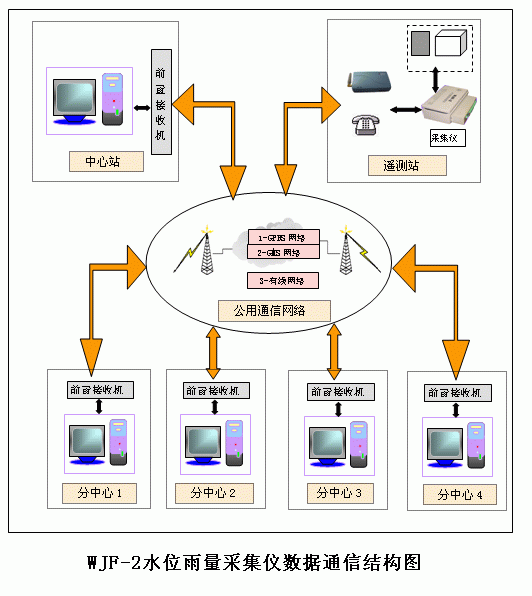

WJF-2水位雨量采集仪数据通信结构
